Scan to BIM for Factory & Machine Installation
หนึ่งในปัญหาหลักของการติดตั้งเครื่องจักรในโรงงานคือ “ติดตั้งไม่ได้ตามแผน” หรือ “ระบบท่อซ้อนกันจนชนหน้างาน” ซึ่งมักเกิดจากการไม่มีข้อมูลพื้นที่จริงที่แม่นยำหรือไม่เคยตรวจสอบ Clash มาก่อน ทีมของเราจึงใช้เทคโนโลยี 3D Scanningเก็บข้อมูลพื้นที่หน้างานและเครื่องจักรที่มีอยู่จริง แล้วสร้าง BIM Model แบบ As-Is เพื่อใช้เป็น Reference สำหรับการออกแบบงานติดตั้งใหม่ จากนั้นจึงวางระบบโครงสร้าง Support, ฐานราก และ Routing Pipe บนพิกัดจริง (Real Coordinate) พร้อมตรวจสอบ Clash และจำลองลำดับงานผ่าน 4D Simulation ก่อนเริ่ม Site Work
Scope of Work

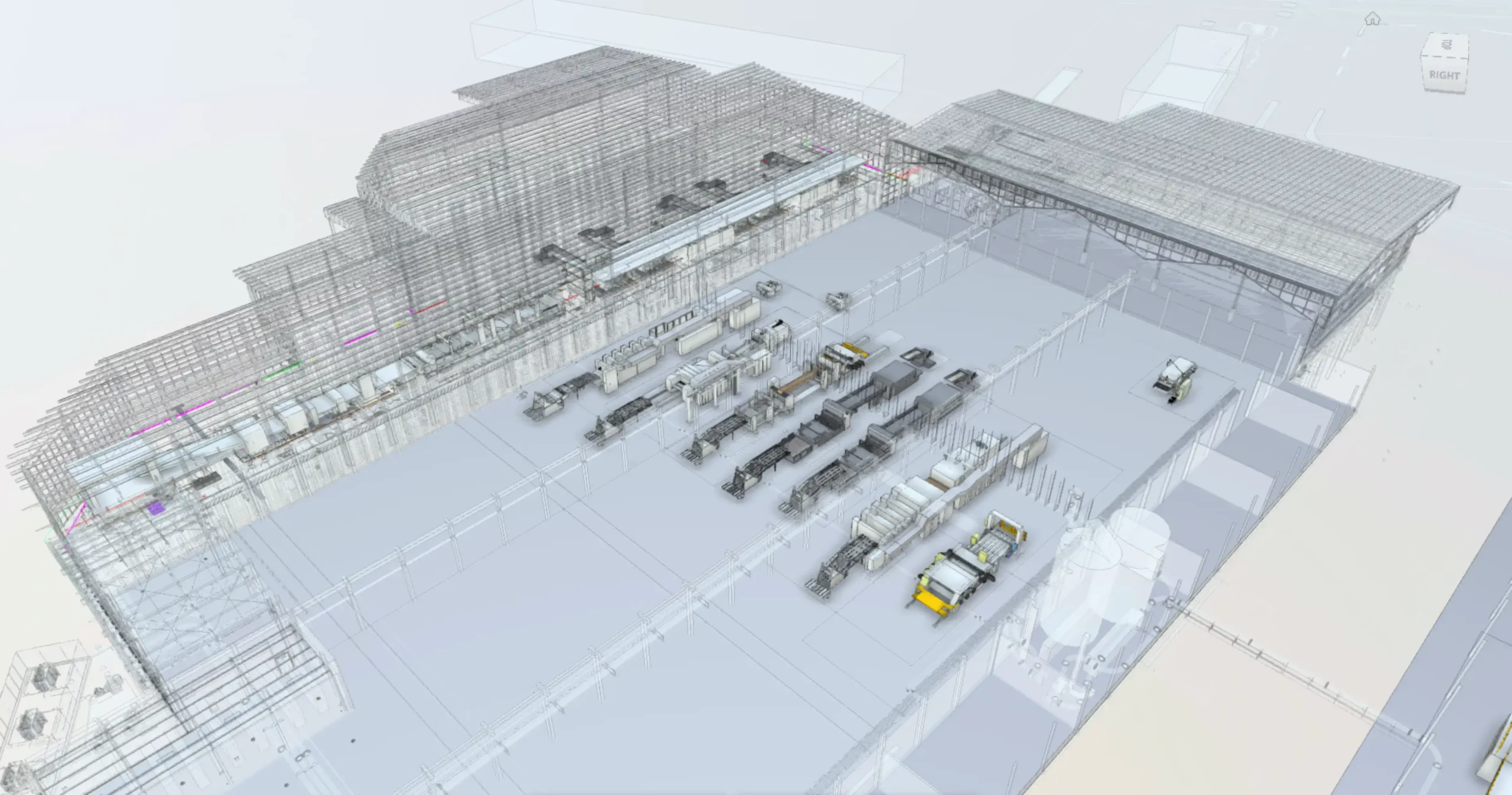

- สแกนเครื่องจักรและพื้นที่จริงเพื่อนำข้อมูลมาสร้าง BIM Model ของเครื่องจักรกว่า20 ประเภท โดยอ้างอิงจาก 3D Point Cloud ทำให้ได้โมเดลที่ถูกต้องแม่นยำสูง

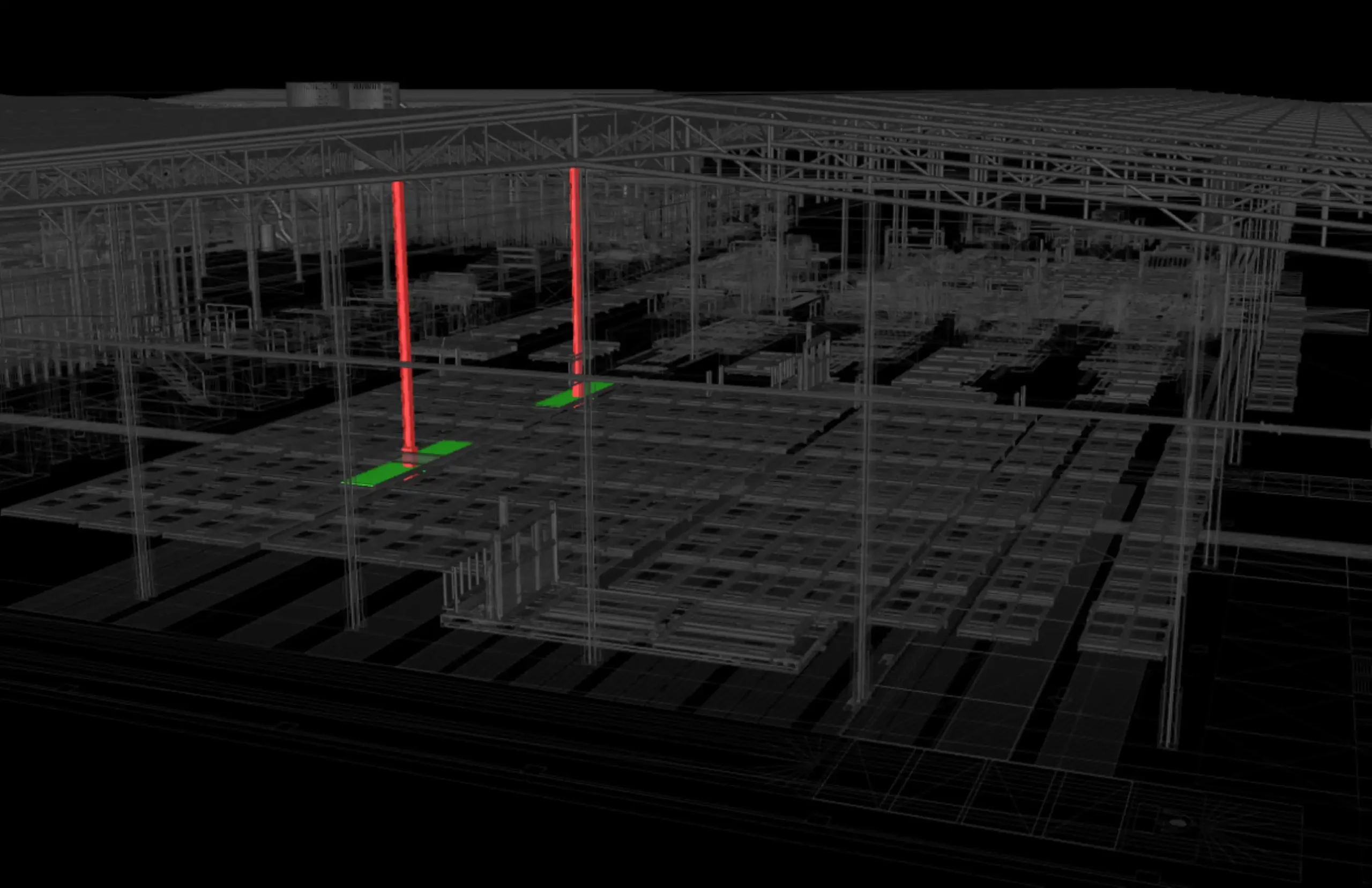

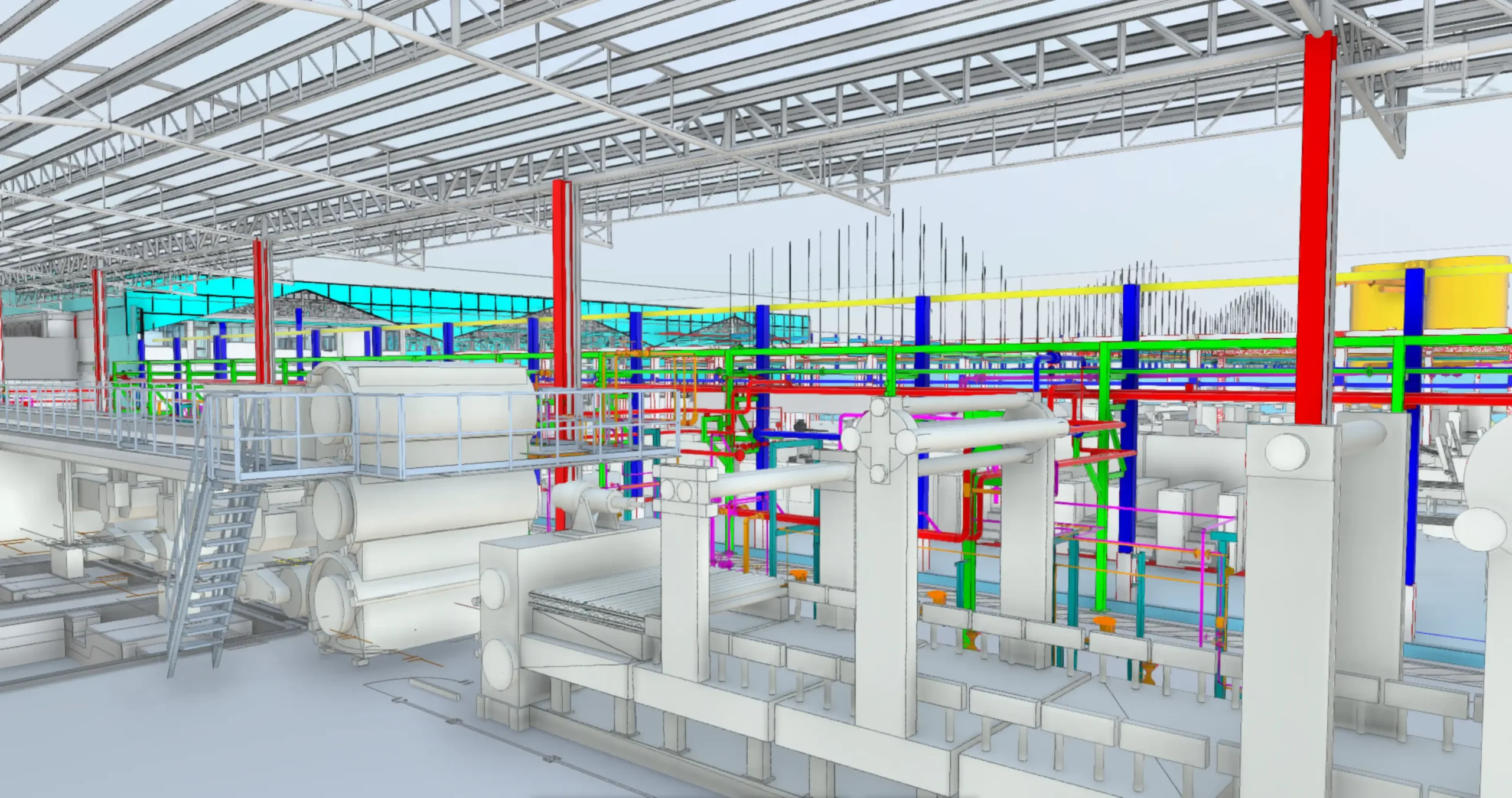

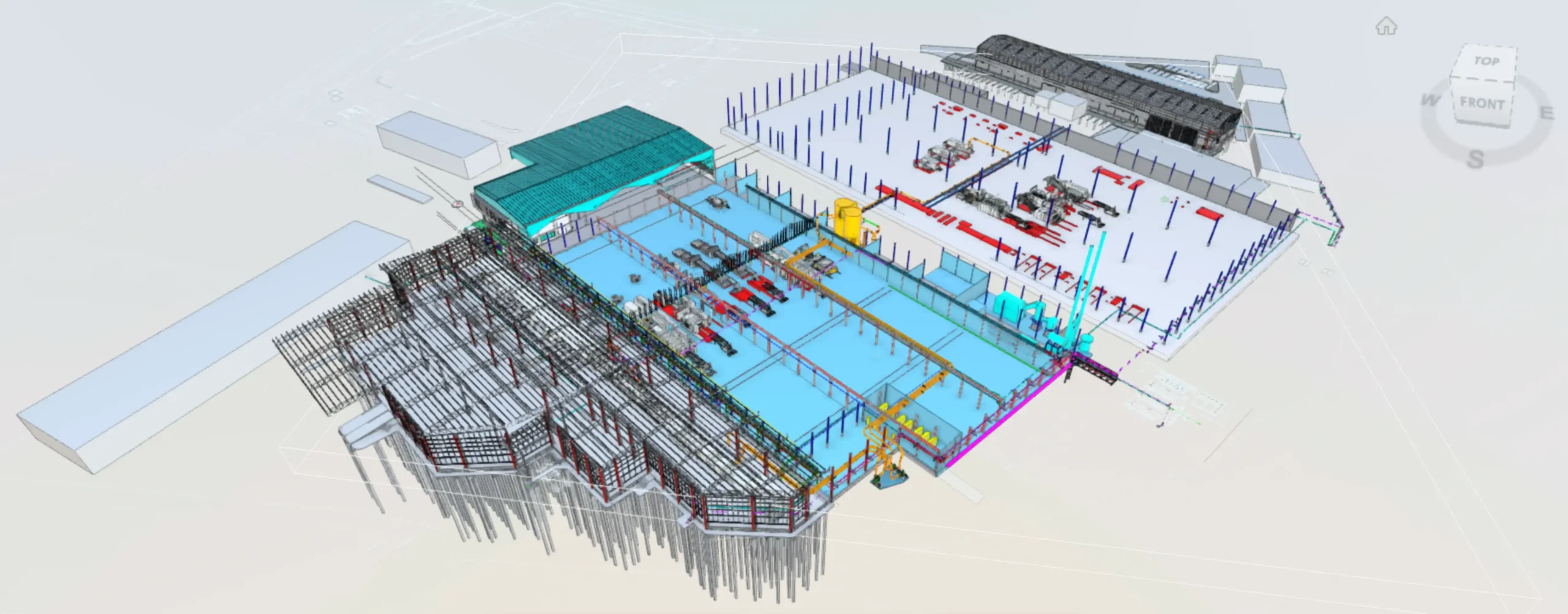

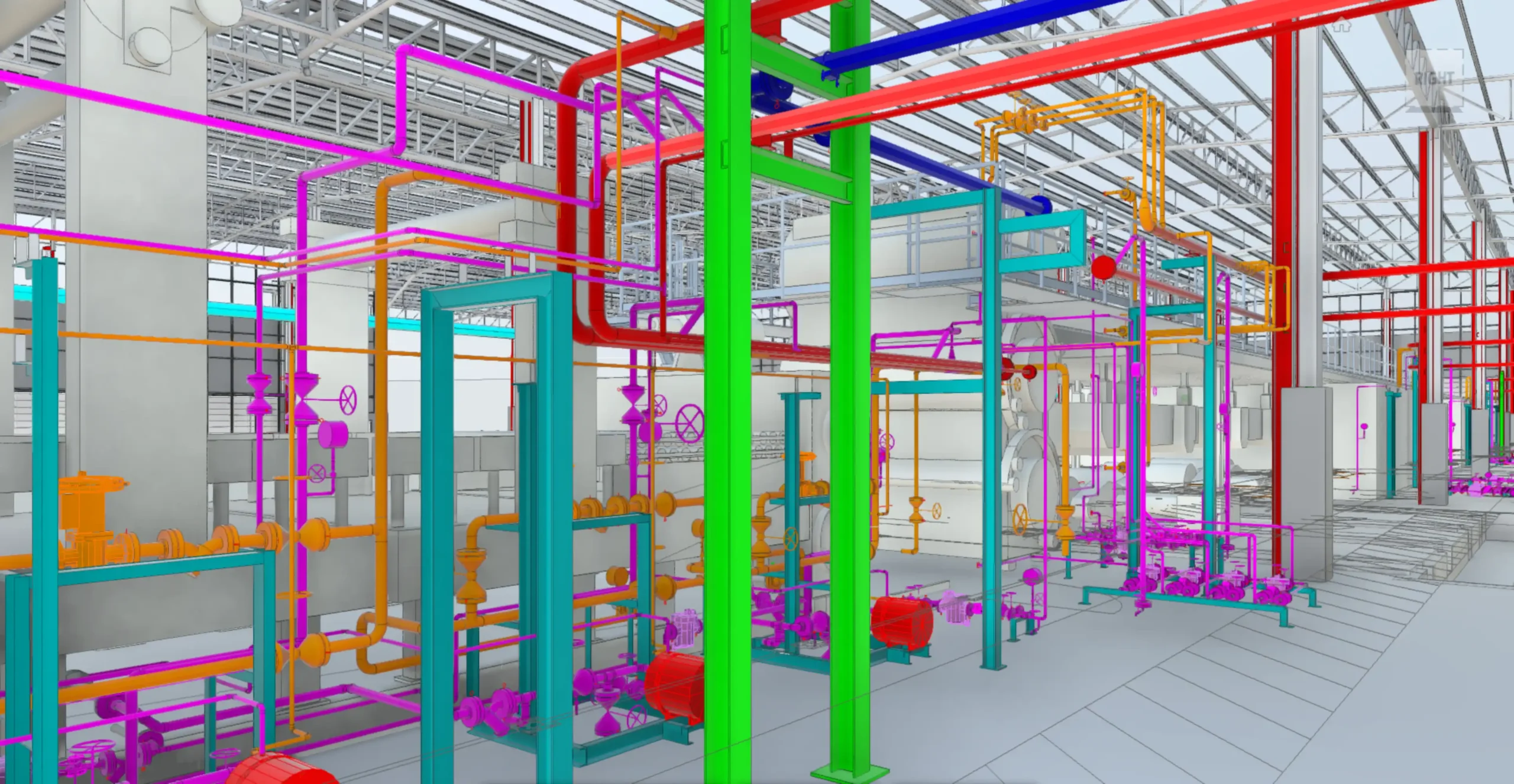

- วางโมเดลโครงสร้าง และระบบท่อ ลงบนพื้นที่จริงที่ได้จากการสแกน ช่วยลดความคลาดเคลื่อนที่มักพบในการทำงานจากแบบ 2D
- ใช้ Autodesk Construction Cloud ในการจัดเก็บ Clash Issues, Comment และการติดตามงานจากทุกฝ่าย ทั้ง Supplier, Contractor และ Owner สามารถทำงานร่วมกันได้แบบ Real-time บน Platform เดียวกัน
- รัน 4D Simulation เพื่อแสดงลำดับการติดตั้งเครื่องจักรอย่างชัดเจน ทำให้ทีมก่อสร้างและติดตั้งเข้าใจตรงกัน ลดความเสี่ยงหน้างาน
ผลลัพธ์และประโยชน์ที่ได้รับ
ด้วยแนวทาง Scan to BIM ที่แม่นยำระดับเครื่องจักร สามารถหลีกเลี่ยงข้อผิดพลาดที่มักเกิดขึ้นในขั้นตอนติดตั้งจริงได้อย่างมีประสิทธิภาพ ทั้งในเรื่องตำแหน่งติดตั้ง ระบบท่อ และการเข้าถึงพื้นที่จำกัด โมเดลที่สร้างขึ้นยังสามารถนำไปใช้ในการวางแผนบำรุงรักษาในอนาคตและ มีข้อมูลอ้างอิงชุดเดียวกัน และลดความเสี่ยงของ Delay ได้อย่างเห็นผลจริง
แนวทางนี้เหมาะอย่างยิ่งสำหรับ โรงงานผลิตที่มีการติดตั้งเครื่องจักรใหม่หรือย้ายเครื่องจักรเดิม, โครงการ Retrofit, หรือ ผู้ผลิตเครื่องจักรที่ต้องการทำ BIM Object และวางแผนการติดตั้งให้กับลูกค้า เพราะช่วยลดต้นทุนจากความผิดพลาด และเพิ่มความมั่นใจให้ทั้งฝั่งเจ้าของโครงการและผู้รับเหมาในการดำเนินงานจริงบนหน้างาน
